宏潤重工集團
---試驗爐計算機監控管理系統

河北宏潤重工集團有限公司，始建于1992年，總部位于河北省鹽山縣，蒲洼工業區，現有三個廠區，占地面積36.6萬平方米，其中建筑面積12.7萬平方米。公司總資產6.7億元，公司注冊資本壹億元人民幣?，F(xiàn)有員工1107人，其中工程技術人員占員工總數的15％。集團公司設有市場部、計劃調度部、技術開發部、工藝部、采購部、質控部、設備部、財務部、鍋爐事業部、辦公室等職能部門。下屬三個分廠各設有計劃調度站、技術工藝站、檢驗站、設備站等專職部門和產品生產車間。

一、項目概況
1、標準型實驗爐：三臺，主要技術參數如下：
1.1型號：SX2-12-12
1.2爐膛尺寸：500×300×200mm
1.3電源電壓：AC380V，50HZ。
1.4 額定功率：12KW.
1.5 額定溫度：1200℃
1.6控溫精度：≤±3℃
1.7 電爐絲材質：電阻絲
2、電爐控制柜：一臺，主要技術性能如下：
2.1一臺控制柜實現三臺實驗爐溫度控制。
2.2 爐溫控制采用“PID”調節，固態繼電器功率控制模式。
2.3工藝編輯：通過儀表按鍵設置各工藝段時間、溫度值，升溫、降溫速率自動運算，自動運行。
2.4報警及聯鎖功能：爐溫超溫聲光報警，并切斷電加熱電源，防止?fàn)t溫失控。
2.5 過電流保護功能：配有快速熔斷器實現過電流保護。
2.6 過熱保護功能：配有軸流風機和溫控開關實現柜內溫度過熱保護。柜內溫度過高自動切斷控制輸出。
2.7控制柜盤面配有電壓、電流指示。
2.8 配置微機通訊接口，與計算機實現雙向數據傳輸。當計算機出現故障時，能夠脫離計算機對實驗爐進行控制。
3、工控機：一套，主要技術性能如下：
3.1實現三臺熱處理實驗爐爐計算機群控與管理。
3.2主控界面：
A 集中顯示爐溫、運行時間；并支持爐溫、運行時間設定值在線修改。
B 電爐加熱開始、暫停、工藝結束控制功能。
C 工件出爐前（如10分鐘）及工藝結束提示與報警功能

3.3工藝編輯功能：
將常用工件熱處理工藝編輯后編號存儲，使用時直接調用。

3.4報警記錄：
記錄、顯示超溫報警時間、報警值、爐號并存儲記錄。

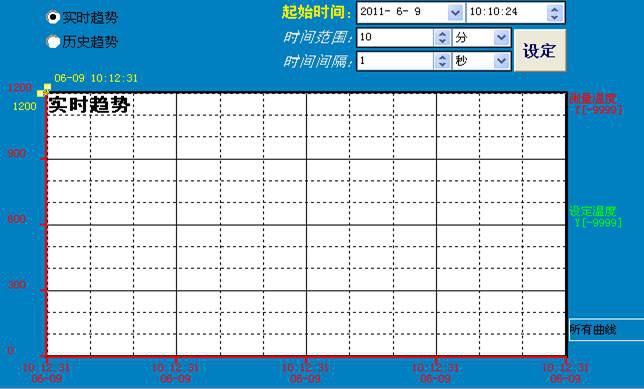

3.5顯示工藝及歷史曲線：
顯示生產過程歷史曲線并支持歷史記錄的查詢，歷史記錄可存儲3－5年或更長。






3.6生產報表：
根據用戶要求編制生產報表，并具有隨機打印和定時打印功能。

3.8工件技術檔案管理：
每批產品的編號、名稱圖號裝爐時間、出爐時間、數量、爐號、工藝代號、工藝員及操作員姓名等自動存檔。

3.9授權限制：
      被授權人員（如工藝工程師）輸入密碼后，可對重要原始工藝數據或控制參數進行修改。一般操作工不能進行該操作。

二、工作職責與實施進度
1、      甲方負責：
1.1從配電柜至電爐控制柜、控制柜至電爐動力電纜采購、敷設、接線。
1.2試驗爐、控制柜安裝基礎制作。
1.3配合電爐及控制柜的安裝調試工作。
2、      濟寧中控自動化設備公司（乙方）負責：
2.1、電爐的成套采購；電爐控制柜的設計制作、及安裝調試。
2.2、計算機系統成套采購，群控軟件設計編程、現場調試。
2.3、整套系統的調試、直至系統運行穩定、控制精度滿足工藝要求并跟蹤試生產48小時。
2.4、提供詳細設計圖紙。對甲方專業維護人員、操作人員的技術培訓。
3、其他
3.1、為保證系統的安全、可靠運行，甲方應提供合格的接地環境，以便將各儀表、工控機、RS-485通訊線套管等就近可靠接地。
3.2、系統交付使用后，甲方應授權專職管理員進行管理、維護，并對系統的正常運行負責。未經授權者不得隨意操作工控機、智能PID調節器等，更不得隨意變更系統的軟件設置參數。
3.3、系統管理員應勤奮好學，克盡職守，及時記錄系統運行狀況，遇到問題及時向乙方反映，以便得到及時解決。
3.4、為防止病毒入侵，工控機不得拷入其他軟件、程序、游戲等；乙方所提供的專用控制系統軟件，知識產權受有關法律保護，未經乙方許可，不得復制、傳播或安裝于其他計算機中。

4、實施進度
自合同生效之日起，乙方在二十日內完成整套系統的設計、制作。并在現場具備條件情況下一周內完成安裝、調試工作。

三、質量保證與技術服務
本公司鄭重承諾：
該項目實施全過程、全方位的服務政策；質保期一年，質保期內質量問題全免費服務；質保期外終身負責維修，僅收成本費。
1、售前、售中、售后全過程服務
1.1、售前服務：合同簽訂前，本公司技術員將與甲方有關工程技術人員進行詳細的技術交底，并對甲方負責的分項工程提出參考性意見，以保證系統功能的完美、準確。
1.2、售中服務：項目設計、產品裝配過程中，由專人負責與甲方保持聯系，對甲方提出的變更或修改意見安排解決，最大限度的滿足甲方的需求，系統調試過程中有專人負責現場調試并跟蹤試生產。
1.3、售后服務：出現問題，本公司技術服務人員保證在48小時內到達甲方生產現場。無論何種原因造成的事故和故障，都要盡最大努力先解決問題，保證生產正常。

2、全方位服務
2.1、技術培訓：在系統調試工作完成后，本公司將派有關技術人員免費對甲方操作員、電器維修人員及工藝工程師進行計算機控制系統的操作培訓，直至操作員、工藝工程師能上機操作，電器維修人員熟悉系統原理、接線及安裝調試方法。

2.2、技術資料：在系統調試工作完成后，向甲方交接以下技術資料
①計算機系統操作說明書  兩份
②電爐控制柜主回路系統圖  兩份
③控制回路系統圖或接線圖  兩份
④PID調節儀使用操作說明書  兩份

2.3、備品備件：系統中關鍵元器件，在本公司均各有一定數量的庫存，以保證維修工作及時進行。
