安徽方圓機電公司
---熱處理爐計算機群控系統














一、  系統構成

1、


系統框圖













2、    系統概述
該系統采用上、下位機兩級監控,一臺上位機帶五臺下位機即電爐控制柜。
上位機采用美國DELL工業控制計算機，主要負責爐溫集中監控、運行參數的設置、溫度歷史曲線、歷史數據記錄、報警記錄、報表打印等功能.
下位機即電爐控制柜，以日本SHINKO－FC系列智能PID調節器（精度0.2級）和固態繼電器模塊為主要部件，主要負責電爐溫度信號的采集與溫度控制,通過固態繼電器控制電爐輸入功率,實現電爐恒溫控制。配置無紙記錄儀、微型打印機實現爐溫?cái)?shù)據記錄、打印。
上、下位機之間通過ＲＳ－４８５工業現場總線進行通訊；正常情況下，下位機即單回路智能PID調節器被設置為遙控方式，完全接受工控機的指令對電爐爐溫進行控制；特殊情況下，智能PID調節器可脫離工控機，直接對電爐爐溫進行控制，溫度等參數可通過儀表面板按鍵進行設定。

二、  系統主要功能
1、上位機

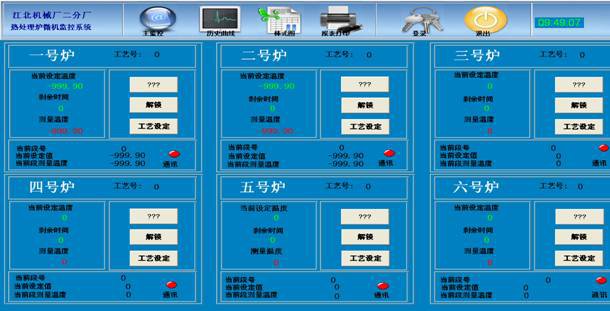

⑴、主控界面：
△集中顯示爐溫、運行時間；并支持爐溫、運行時間設定值在線修改。
△電爐加熱開始、暫停、工藝結束控制功能。
△工件出爐前（如10分鐘）及工藝結束提示功能

⑵、報警記錄：
記錄、顯示報警時間、報警值、爐號并存儲。

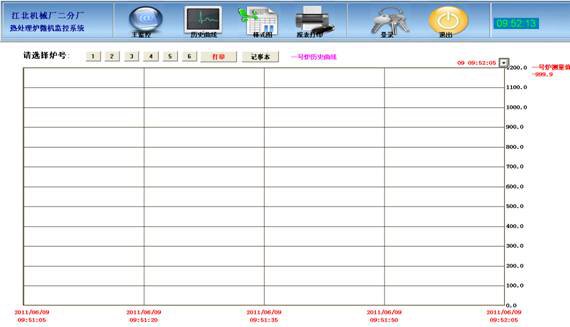

⑶、歷史曲線：
顯示歷史曲線并支持歷史記錄的查詢，歷史記錄可存儲3－5年或更長；縱、橫坐標單位可調，使曲線圖溫度值分辨率滿足<<GJB509A-95>>標準要求。

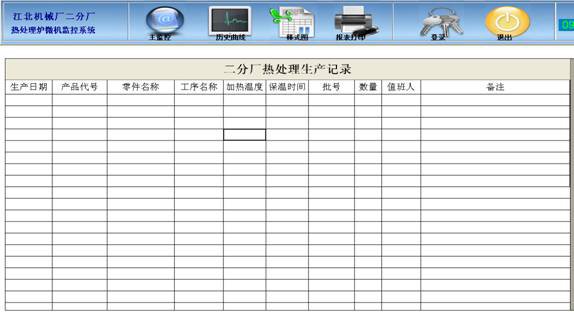

⑷、生產報表：
根據用戶要求編制生產報表，并具有隨機打印和定時打印功能。

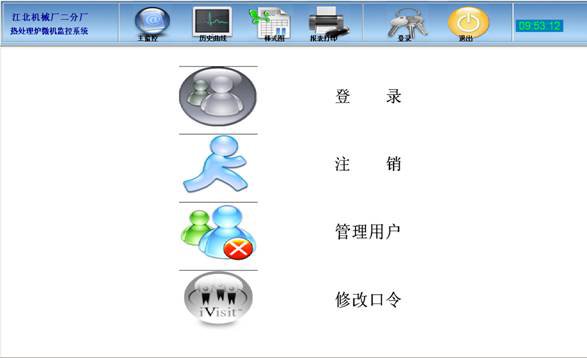

⑸、授權限制：
    被授權人員（如工藝工程師）輸入密碼后，可對重要原始工藝數據或控制參數進行修改。一般操作工不能進行該操作。



⑹、具有良好的系統擴展性能，可實現八臺電爐的監控。

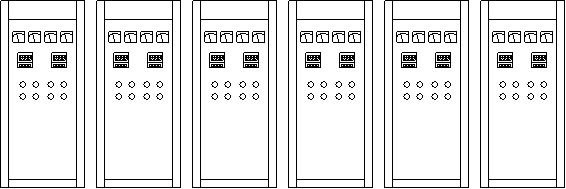

2、下位機－電爐控制柜主要功能
⑴、爐溫控制：“專家PID”調節，能夠最大限度的抑制系統的超調或欠調；固態繼電器功率控制模式，調整電爐輸入功率，更加提高系統穩定性。
⑵、報警及聯鎖功能：爐溫超溫聲光報警，并切斷電加熱電源，防止?fàn)t溫失控。
⑶、記錄：配置無紙記錄儀、微型打印機，實現爐溫記錄、打印。無紙記錄儀歷史曲線坐標可調整，使曲線圖溫度值分辨率滿足<<GJB509A-95>>標準要求。
⑷、定時功能：爐溫到達設定溫度，調節儀接點接通，定時器開始計時，至設定保溫時間定時器接點接通聲光報警器，同時定時器自動復位重新開始計時，循環往復，直至停爐后停止計時。
⑸、輔助手動控制：通過儀表按鍵手動控制電爐輸入功率百分比。
⑹、過流、過熱保護功能：配有快速熔斷器實現過電流保護；配有過熱風機和溫控開關實現柜內溫度過熱保護。
⑺、控制柜盤面具有電壓、電流指示。
⑻、爐門開關指示及聯鎖：爐門關閉不到位電爐不能送電；爐門打開電爐自動斷電。（此功能為選用）

三、系統基本配置
1、上位機

2、控制柜基本配置





















四、項目實施
1、江北機械廠負責（甲方）：
⑴、從配電室至每臺電爐控制柜動力電纜敷設。
⑵、電爐控制柜安裝基礎制作。
⑶、提供環境良好的微機室。
⑷、配備具有一定專業知識的專業技術人員兩名
⑸、配合電爐控制柜及系統安裝調試工作。
2、 濟寧中控自動化設備公司負責（乙方）：
⑴、電爐控制柜的生產、安裝及系統調試，直至系統運行穩定，控制精度滿足工藝要求。
⑵、爐溫控制軟件編制及調試。
⑶、電爐控制柜及系統設計并提供詳細設計圖紙。
⑷、對甲方專業維護人員、操作人員的技術培訓。
3、 進度：
自合同簽定生效之日起，乙方在三十日內完成整套系統的設計、生產。
在現場具備條件情況下一周內完成安裝、調試工作。

五、技術服務及售后服務
本公司鄭重承諾：對該項目實施全過程、全方位的服務政策
1、    售前、售中、售后全過程服務
⑴、售前服務：合同簽訂前，本公司技術員將與甲方有關工程技術人員進行詳細的技術交底，并對甲方負責的分項工程提出參考性意見，以保證系統功能的完美、準確。
⑵、售中服務：項目設計、產品裝配過程中，由專人負責與甲方保持聯系，對甲方提出的變更或修改意見安排解決，最大限度的滿足甲方的需求，系統調試過程中有專人負責現場調試并跟蹤試生產2～3批。
⑶、售后服務：出現問題，本公司技術服務人員保證在48小時內到達甲方生產現場。無論何種原因造成的事故和故障，都要盡最大努力先解決問題，保證生產正常。
⑷、質保期一年，質保期內質量問題全免費服務；質保期外終身負責維修，僅收成本費。
2、    全方位服務
⑴、技術培訓：在系統調試工作完成后，本公司將派有關技術人員免費對甲方操作員、電器維修人員及工藝工程師進行計算機控制系統的操作培訓，直至操作員、工藝工程師能上機操作，電器維修人員熟悉系統原理、接線及安裝調試方法。
⑵、技術資料：在系統調試工作完成后，向甲方交接以下技術資料
①計算機系統操作說明書  兩份
②電爐控制柜主回路系統圖  兩份
③控制回路系統圖或接線圖  兩份
④PID調節儀使用操作說明書  兩份
⑶、備品備件：系統中關鍵元器件，在本公司均各有一定數量的庫存，以保證維修工作及時進行。
六、其他
1、 為保證系統的安全、可靠運行，甲方應提供合格的接地環境，以便將各熱電偶保護管、儀表、工控機、RS-485通訊線套管等就近可靠接地。
2、 系統交付使用后，甲方應授權專職管理員進行管理、維護，并對系統的正常運行負責。未經授權者不得隨意操作工控機、智能PID調節器等，更不得隨意變更系統的軟件設置參數。
3、 系統管理員應勤奮好學，克盡職守，及時記錄系統運行狀況，遇到問題及時向乙方反映，以便得到及時解決。
4、 為防止病毒入侵，工控機不得拷入其他軟件、程序、游戲等；乙方所提供的專用控制系統軟件，知識產權受有關法律保護，未經乙方許可，不得復制、傳播或安裝于其他計算機中。
5、未盡事宜，雙方協商解決。

濟寧中控自動化設備有限公司
  電話：0537-2160199   2163649
 傳真：0537-2327989
