經濟實用型隔爆本安數顯儀

1、性能特點

◆ 該表是一款經濟型單通道、回路供電防爆數顯表，精巧精密鑄鋁外殼。專為溫度、壓力、料位、流量等工藝參數現場顯示時使用。

◆ ZKB5型為LED數碼管顯示，高亮度便于遠距離觀測；ZKB6型為LCD液晶管顯示。

◆ 輸入類型：電流4～20mA 、熱電阻、熱電偶三種類型。

◆ 量程設定：電流輸入時由按鍵編程設定，熱電阻、熱電偶輸入時需在訂貨時注明。

◆ 四位數字顯示（-1999～3999），小數點位置可通過按鍵編程設定。

該表是一款回路供電儀表，其電源接線端帶有4～20mA變送輸出，可與二次儀表或DCS、PLC系統構成安全區測量顯示或控制系統。

2、技術指標

◇ 輸入信號：熱 電 偶K、S、B、T、E、J、WRE325

             熱 電 阻PT100、CU50、CU100

             標準電流4-20mA

◇ 基本誤差：0.3％F.S+1個字；熱電偶冷端補償誤差：≦+1℃

◇ 分 辨 力：1、0.1、0.01、0.001、

◇ 輸出信號：4～20mA

◇ 零點調整：－199.9～＋199.9

◇ 外形尺寸：A型Φ105×H90mm厚，M型（待開發）

◇ 供電電源：DC24V（回路供電）；

◇ 使用環境：溫度-20~ 45℃；濕度≤100%RH

◇ 防爆等級：ExdⅡCT6（ZKB5型），ExiaⅡCT6（ZKB6型）

◇ 電氣接口：M20×1.5mm，2個

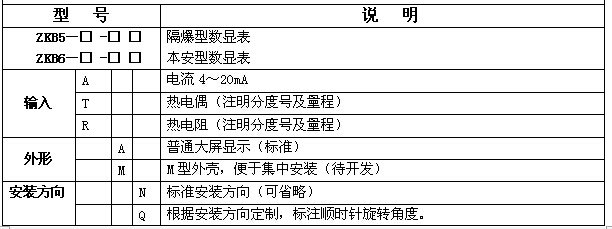

3、選型說明

4、接線圖
