污水處理PLC自控系統
1、系統概述
污水處理廠的自控系統由監控操作站、控制站（PLC）、現場檢測儀表和執行器組成。管理站集中監控各個分站設備的運行狀態，同時收集現場數據?？刂普局饕δ苁墙邮展芾韺釉O(shè)置的參數或命令，對污水處理生產過程進行控制，將運行過程中的主要工作參數(水質參數、流量、液位等)、運行狀態及一定時間段內的主要工藝過程曲線等信息輸送到管理站。

2、系統特點：
2.1、集中監控，大大減輕了現場操作工作量，有利于各級控制設備監控功能的合理分配和利用；
2.2、分散控制，各現場控制站能夠相對獨立運行，在管理站或總線網絡癱瘓時，能夠保證現場單元可靠地運行，大大提高了控制系統的可靠性；
2.3、分層分布式控制方式，使得總線網絡的通訊負荷減少、通訊誤碼率大大降低，解決了數據通訊的瓶徑問題，同時使網絡結構更清晰、檢修維護更方便。
2.4、采用分層分布式控制方式，該控制系統具有更好的擴展性。
3、系統配置：
3.1、管理站（中控室）

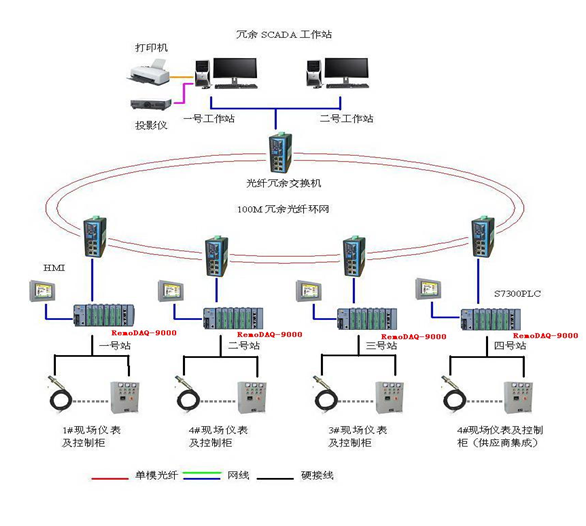

中央控制室的監控管理站系統完成全廠的自動控制。包括兩套互為熱備的工作站（監控操作站、工程師站）、打印機、UPS電源。中央控制系統通過工業以太網，采用光纜與各現場控制PLC站連接。這兩套工作站為熱冗余配備，可以分別側重監測、組態功能，故障時互為備用，具有靈活的運行方式。
    顯示全廠工藝過程全貌，方便管理，在中控制室設立了電子投影屏幕和投影儀，顯示全廠工藝流程圖和主要參數及設備運行狀態。
    通過大容量的UPS 為中央控制室的所有設備提供了高質量的電源。
3.2、分控制站
每個分控制站配置一套PLC控制柜。柜內包括可編程序控制器、操作員界面HMI、24VDC電源裝置、冗余光纖交換機、電源防雷、過電壓保護裝置等。
PLC為模塊化結構，硬件配置較靈活，易于擴展，軟件編程方便。
3.3、操作控制人機界面
