城市集中供熱遠程監控調度系統
1、系統簡介
城市集中供熱遠程監控調度系統是城市集中供熱工程中的核心，實時、全面掌握供熱系統的運行工況，監視不利工況點的運行參數，保證區域供熱系統安全、合理地運行，并可根據運行數據進行供熱規劃和科學調配。本系統是通過對供熱系統的溫度、壓力、流量及報警連鎖等進行測量、控制及遠傳，實現對供熱過程有效的遙測及遠程控制。當某個參數超過設定值的時候，自動開啟或者關閉指定設備。脫離了人工巡檢的古老模式，提高工作效率，保證換熱站的正常運行，向無人化熱網監控管理發展，整個系統可達到:安全、可靠、準確、實時、全面、快速、高效的將真實的熱網信息展現在管理人員的面前。
2、系統組成
城市集中供熱遠程監控調度系統由熱電廠監控中心和換熱站、供熱管道監控點組成。
2.1、熱電廠監控中心：主要由計算機、系統軟件、服務器、打印機等設備構成，它實現對數據的接收、存儲、數據及曲線顯示、統計報表打印等信息管理工作和進行特殊情況的監控中心預警以及通過客戶端軟件方便地訪問實時和歷史數據。
2.2、換熱站、供熱管道監控點：實時將現場的溫度、壓力、流量、熱負荷變化及報警連鎖等數據采集并發送到監控中心終端，根據實時數據實現采集點現場的自動報警，并將信息發送到有關人員，防止事故的發生。

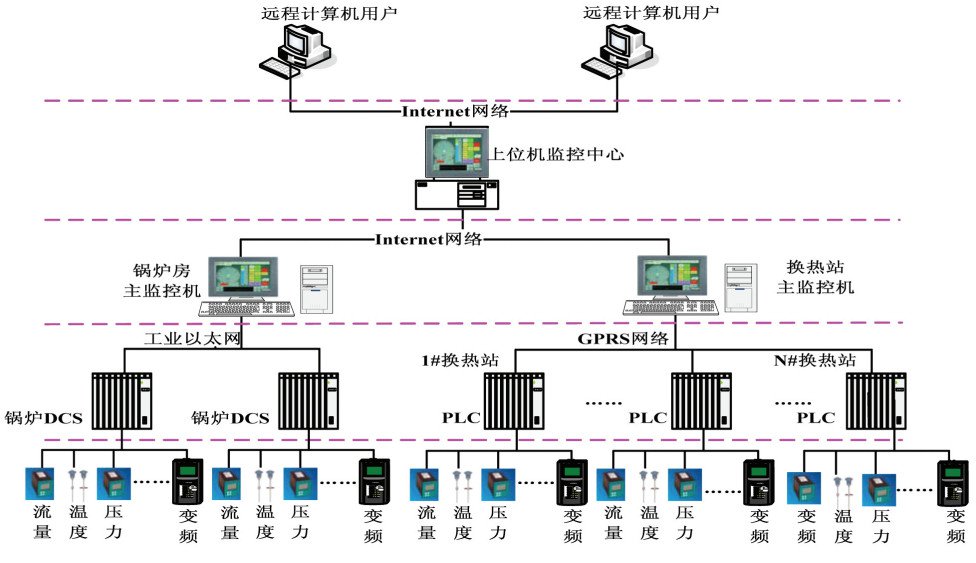

2.3、系統圖


3、系統功能
3.1、實時監測熱網運行狀態，運行參數的設定，負荷預測，運行分析以及調度熱源實現全網的供熱均衡；
3.2、可通過網絡瀏覽器在所需地點實現所有監控管理功能，遠程訪問與參數瀏覽；
3.3、提供對運行分析和參數預測所需的各種溫度、壓力和流量分配的圖表以及生成標準的水壓圖，對同類參數進行分析比較；
3.4、監控中心統一發送室外溫度指導各熱力站的優化運行；
3.5、實時接收各熱力站的報警信息，提示操作人員進行報警處理，并記錄報警信息。
3.6、顯示工藝流程圖畫面及動態運行參數，根據用戶權限管理的不同，可對現場進行遠程控制和參數設定調整；
3.7、換熱站數據監測和企業的信息管理系統相融合；
3.8、形成日、周、月等多種報表格式，并對所有熱力站的重要參數匯總報表；
3.9、收集數據信息建立歷史數據庫和管理數據庫。
4、系統特點：
4.1、解決了熱網運行失調現象，實現了熱網平衡運行，大大提高了供熱效果。
4.2、起到了節能降耗的作用，換熱站根據室外溫度的變化，自動調節供水溫度，從而最大程度的節約了能耗，并且提高供熱的服務質量。
4.3、換熱站監控中心的數據幾乎與現場數據保持同步，這是以往熱網運行中投入多大的人力及物力都不可能實現的。
4.4、避免了偷汽、漏汽現象，由于24 小時在線運行，杜絕了用戶偷汽的想法，現場計量出現故障可以在最短的時間內發現，并將故障時間記錄備案。避免計量方面的損失。
4.5、通過仿真系統對熱網進行水力、熱力計算，熱網的控制運行分析，使熱網達到最優化運行，利用故障診斷、能損分析了解管網保溫、阻力損失情況，設備的使用效率，使熱網的管損達到最小值，以達到最經濟運行。
